CCV LINE
Continuous Catenary Vulcanizing Line
- HOME
- 사업소개
- CCV LINE
CCV LINE
HV (High Voltage)
적용제품
| 구분 | CCV-175 | CCV-200 |
|---|---|---|
| 전압 범위 | 10 ~ 220 kV | |
| 도체 굵기 | 동 : 185 ~ 2000 mm², 알루미늄 : 240 ~ 2000 mm² | 동, 알루미늄 : 240 ~ 2500 mm² |
| 피복 두께 |
내도 : 0.5 ~ 3.0 mm 절연 : MAX. 25 mm 외도 : 0.5 ~ 3.0 mm |
내도 : 0.5 ~ 3.0 mm 절연 : MAX. 25 mm 외도 : 0.5 ~ 3.0 mm |
| 최대 선경 | MAX. 120 mm | MAX. 130 mm |
| 최대 선속 | MAX. 25 mpm | MAX. 10 mpm |
좌우스크롤을 통해 확인해주세요.
생산시스템
| 구분 | CCV-175 | CCV-200 |
|---|---|---|
| 압출기 크기 | 65 + 175 + 100 mm | 80 + 200 + 100 mm |
| 가교 방법 | 가류관의 복사열 / 질소가스 | |
| 가교관 | 54m | 60m |
| 냉각관 | 90m | 108m |
좌우스크롤을 통해 확인해주세요.
설치면적
| 구분 | CCV-175 | CCV-200 |
|---|---|---|
| 설치 높이 | 18m (압출층) | 24m (압출층) |
| 설치 길이 | 190m | 220m |
좌우스크롤을 통해 확인해주세요.

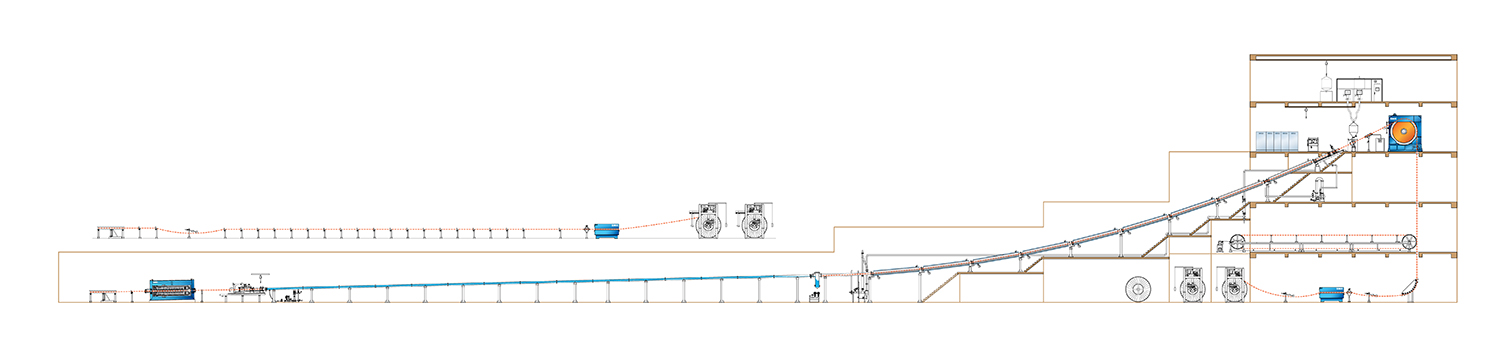

설비의 구성
-

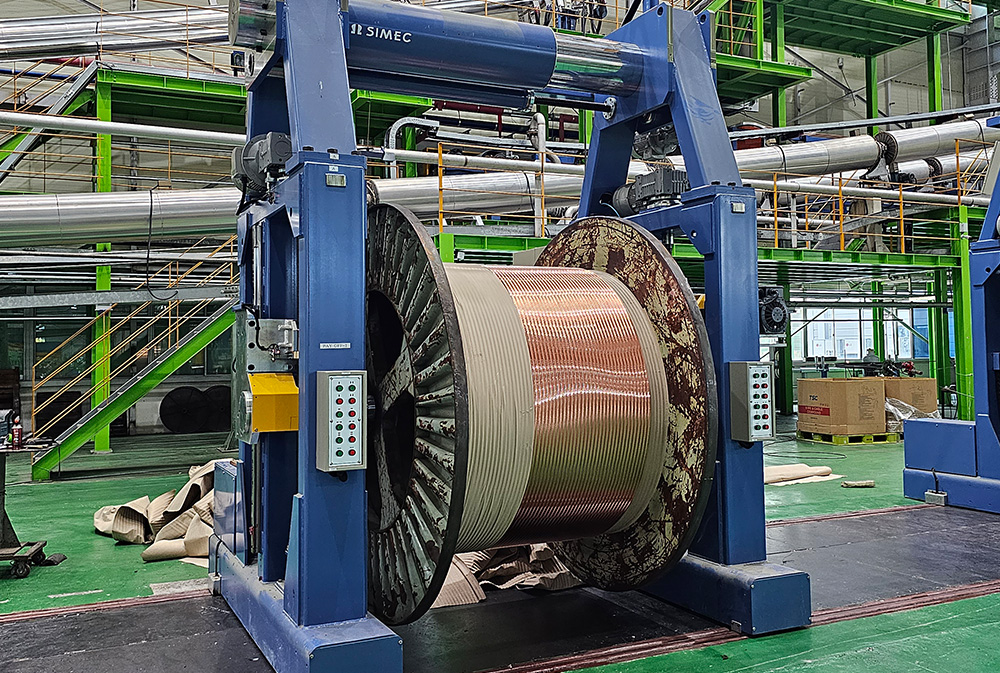

01 송출기
(Pay-off) -
02 보조 인취기
(Helper Capstan) -
03 송출 저선기
(P/O Accumulator) -

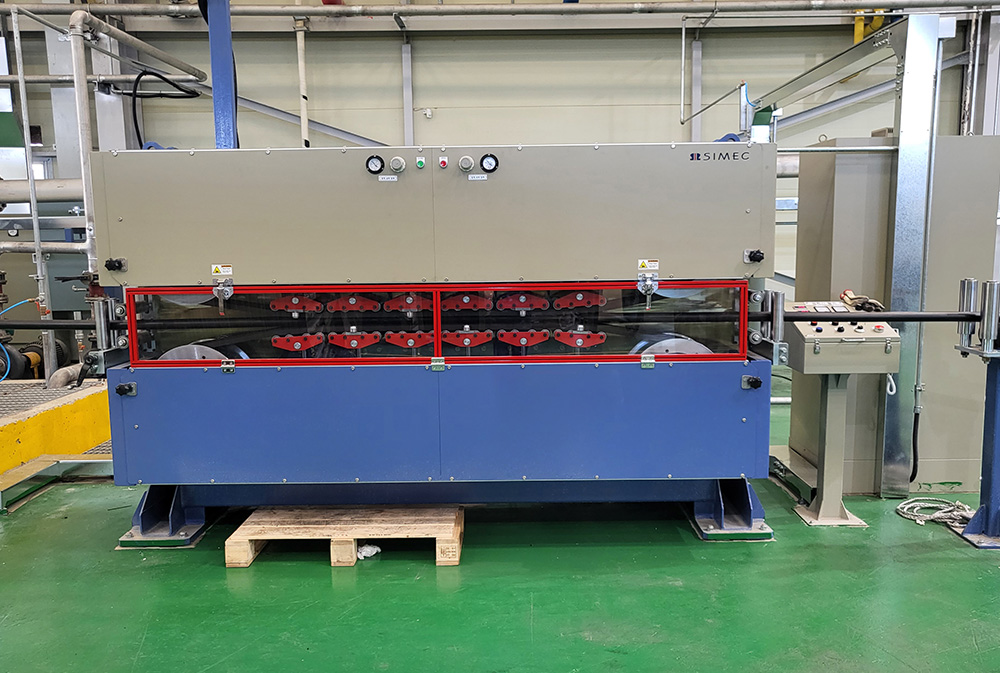

04 미터링 캡스탄
(Metering Capstan) -

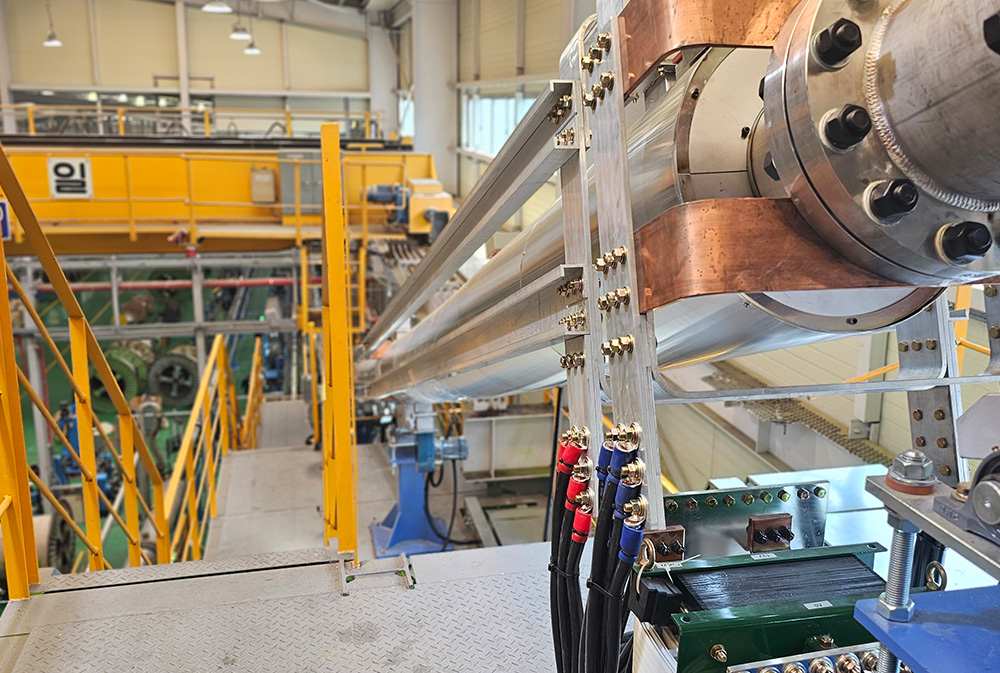

05 도체예열기
(Pre-Heater) -

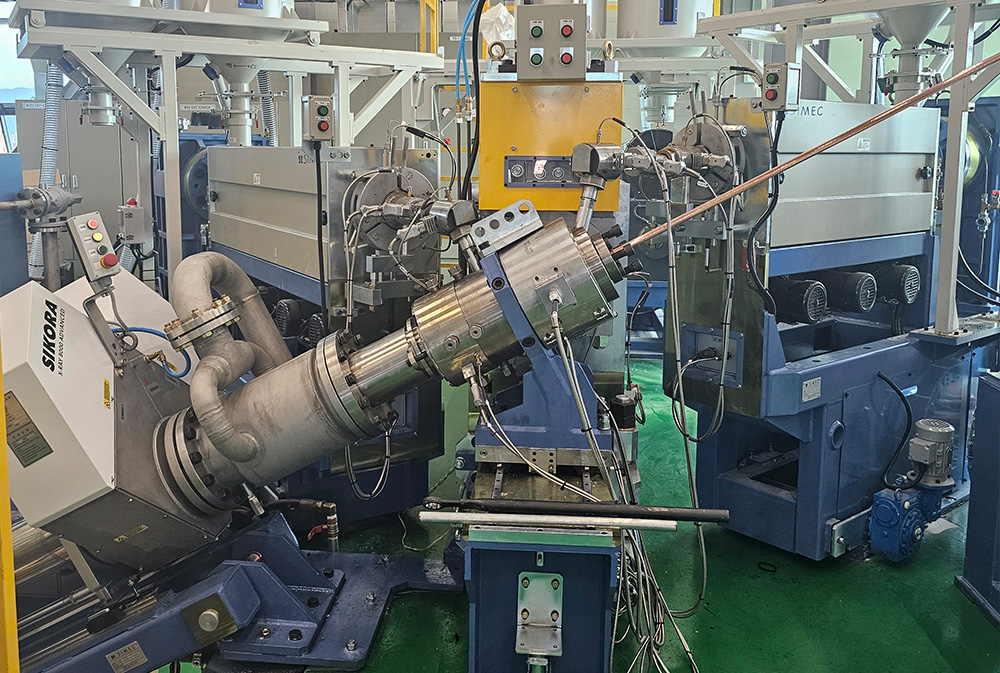

06 압출기
(Extruder, 내도/절연/외도) -
07 압출 헤드
(X-Head) -
08 스프라이스 박스
(Splice Box) -
09 초기 응고 시스템
(Pre-Solidification System) -
10 가류관
(Vulcanizing Tube) - 11 가스 공급 장치(Gas Supply Unit)
- 12 수위 조절 장치(Water Level Controller)
-
13 엔드실
(End-Seal) -

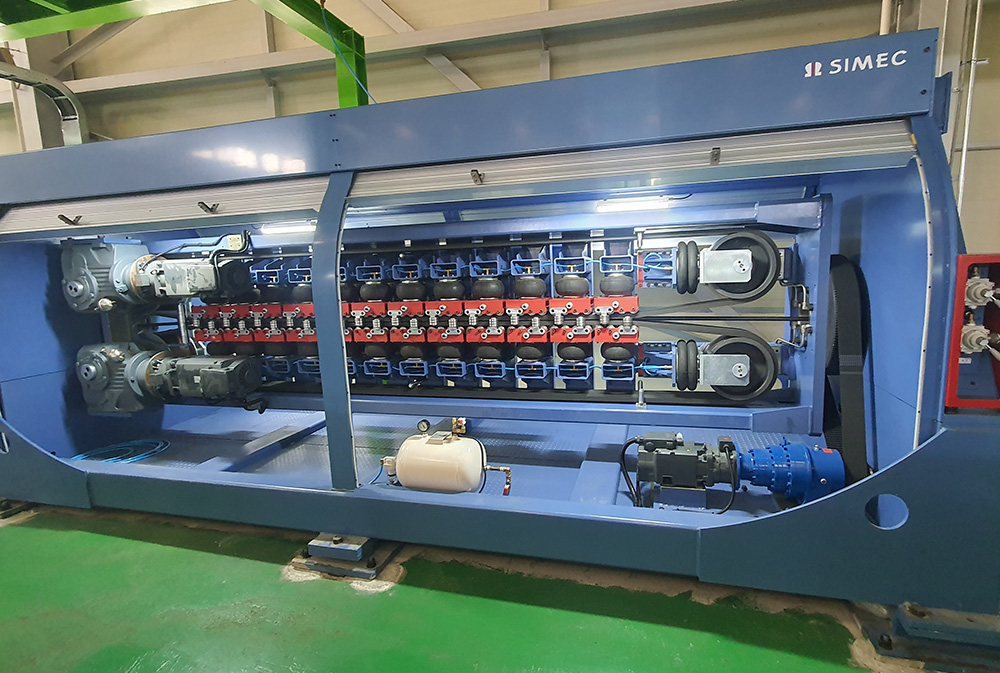

14 로테이팅 캐터필러
(Rotating Caterpillar) -
15 턴 풀리
(Turn Pulley) -
16 가이드 장치
(Guide Roll/Quad Roll) -
17 보조 인취기
(Helper Capstan) -

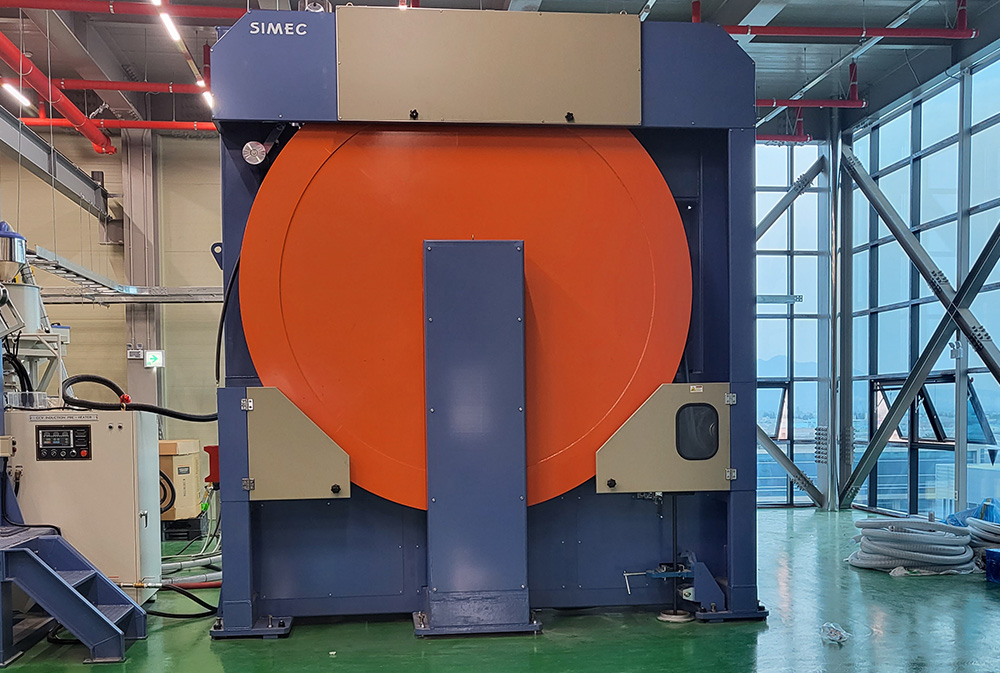

18 권취기
(Take-Up) -
19 모터 및 히터 제어 판넬
(Drive, Heating Control Panel) -
20 운전 조작 판넬
(Operation Panel)
