CCV LINE
Continuous Catenary Vulcanizing Line
- HOME
- 사업소개
- CCV LINE
CCV LINE
MV (Medium Voltage)
적용제품
| 구분 | CCV-150 | CCV-175 |
|---|---|---|
| 전압 범위 | 10 ~ 35 kV | 10 ~ 66 kV |
| 도체 굵기 | 동 : 25 ~ 630 mm², 알루미늄 : 35 ~ 630 mm² | 동 : 35 ~ 800 mm², 알루미늄 : 50 ~ 800 mm² |
| 피복 두께 |
내도 : 0.4 ~ 2.0 mm 절연 : MAX. 10 mm 외도 : 0.4 ~ 2.0 mm |
내도 : 0.4 ~ 2.0 mm 절연 : MAX. 12 mm 외도 : 0.4 ~ 2.0 mm |
| 최대 선경 | MAX. 50 mm | MAX. 65 mm |
| 최대 선속 | MAX. 40 mpm | |
좌우스크롤을 통해 확인해주세요.
생산시스템
| 구분 | CCV-150 | CCV-175 |
|---|---|---|
| 압출기 크기 | 65 + 150 + 90 mm | 65 + 175 + 100 mm |
| 가교 방법 | 가류관의 복사열 / 질소가스 | |
| 가교관 | 42 m | 54 m |
| 냉각관 | 72 m | 90 m |
좌우스크롤을 통해 확인해주세요.
설치면적
| 구분 | CCV-150 | CCV-175 |
|---|---|---|
| 설치 높이 | 12 m (압출층) | 18 m (압출층) |
| 설치 길이 | 160 m | 190 m |
좌우스크롤을 통해 확인해주세요.

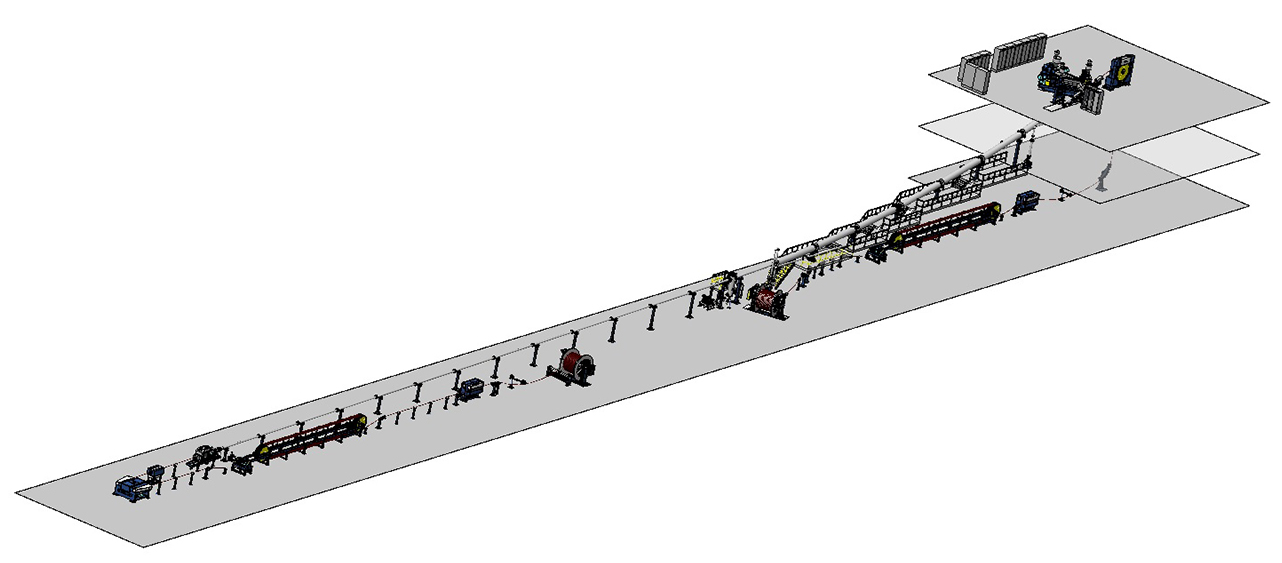

설비의 구성
-

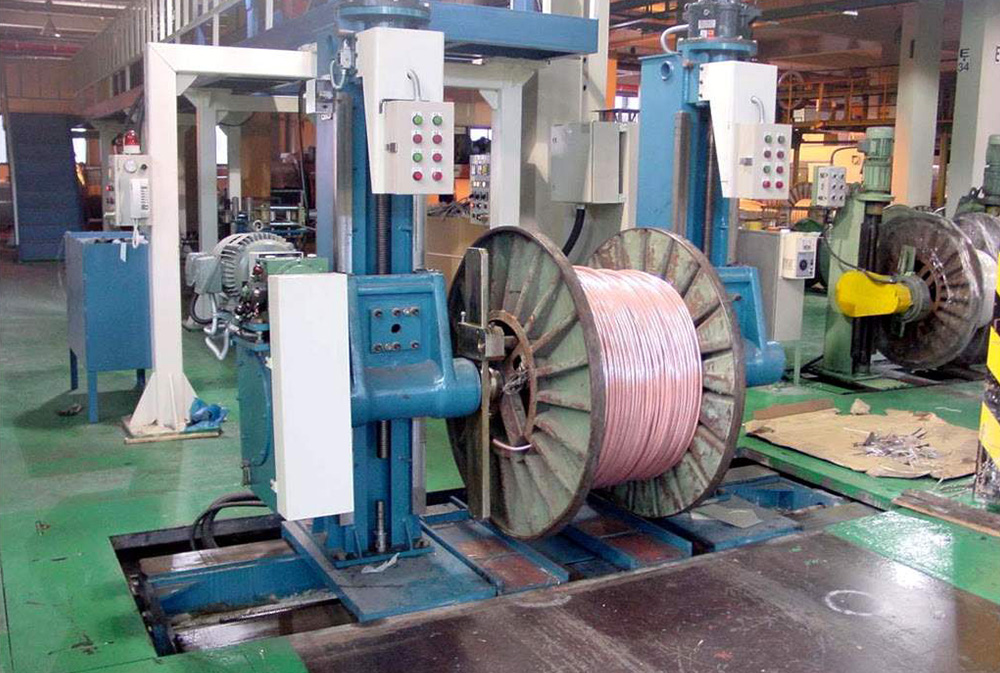

01 송출기
(Pay-off) -
02 보조 인취기
(Helper Capstan) -
03 송출 저선기
(P/O Accumulator) -
04 댄서
(Dancer) -
05 미터링 캡스탄
(Metering Capstan) -
06 도체예열기
(Pre-Heater) -
07 압출기
(Extruder, 내도/절연/외도) -
08 압출 헤드
(X-Head) -
09 스프라이스 박스
(Splice Box) -

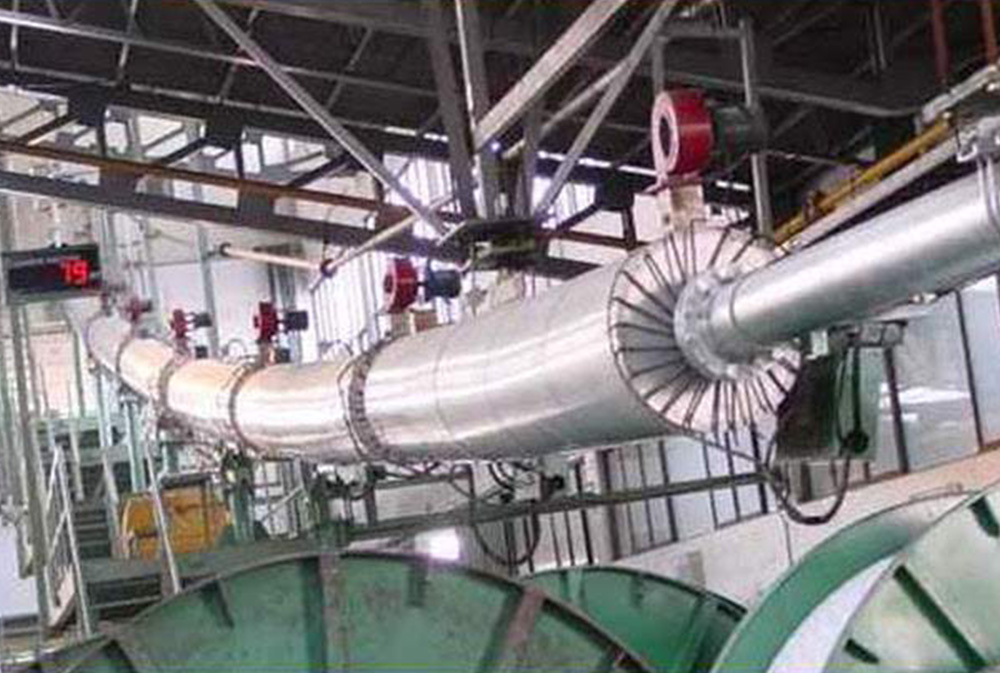

10 가류관
(Vulcanizing Tube) - 11 가스 공급 장치(Gas Supply Unit)
- 12 수위 조절 장치(Water Level Controller)
-
13 엔드실
(End-Seal) -

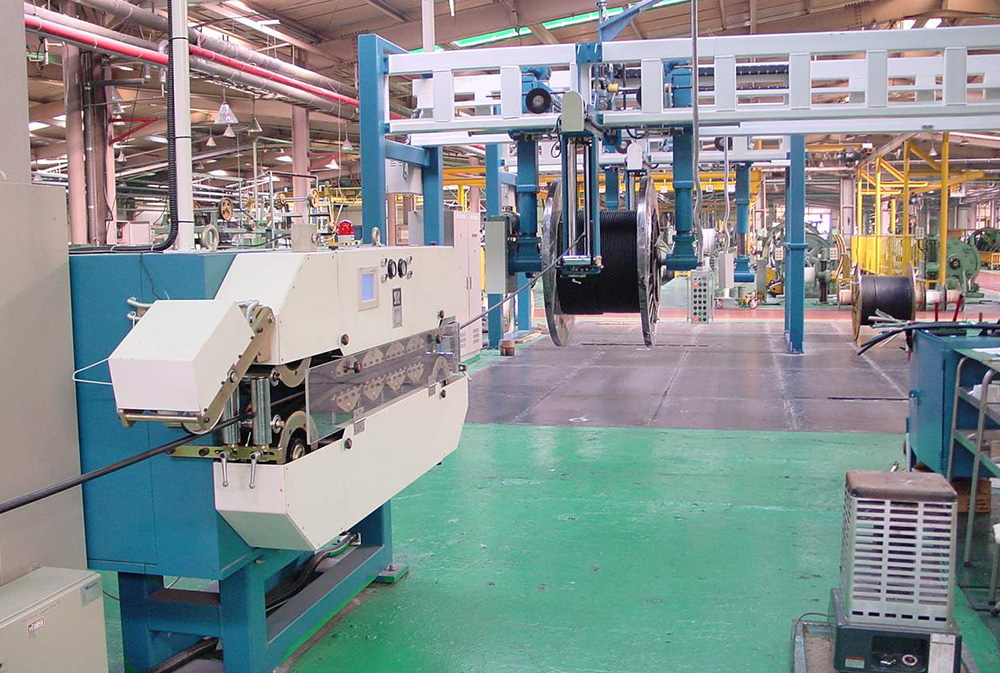

14 텐셔닝 캡스탄
(Tensioning Capstan) -
15 권취 저선기
(T/U Accumulator) -
16 보조 인취기
(Helper Capstan) -

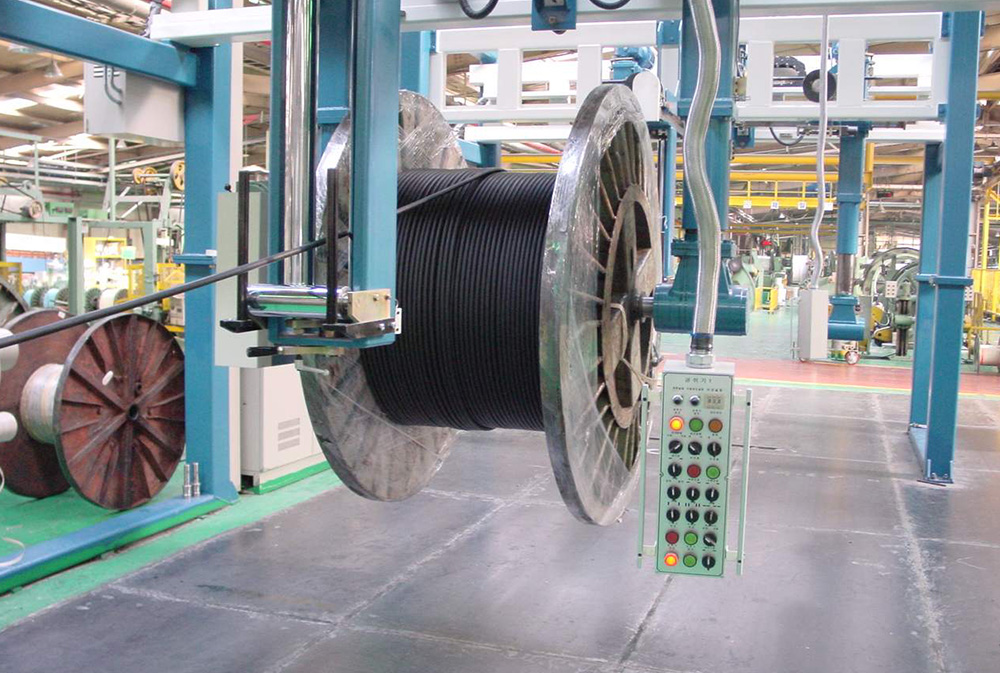

17 권취기
(Take-Up) -
18 모터 및 히터 제어 판넬
(Drive, Heating Control Panel) -

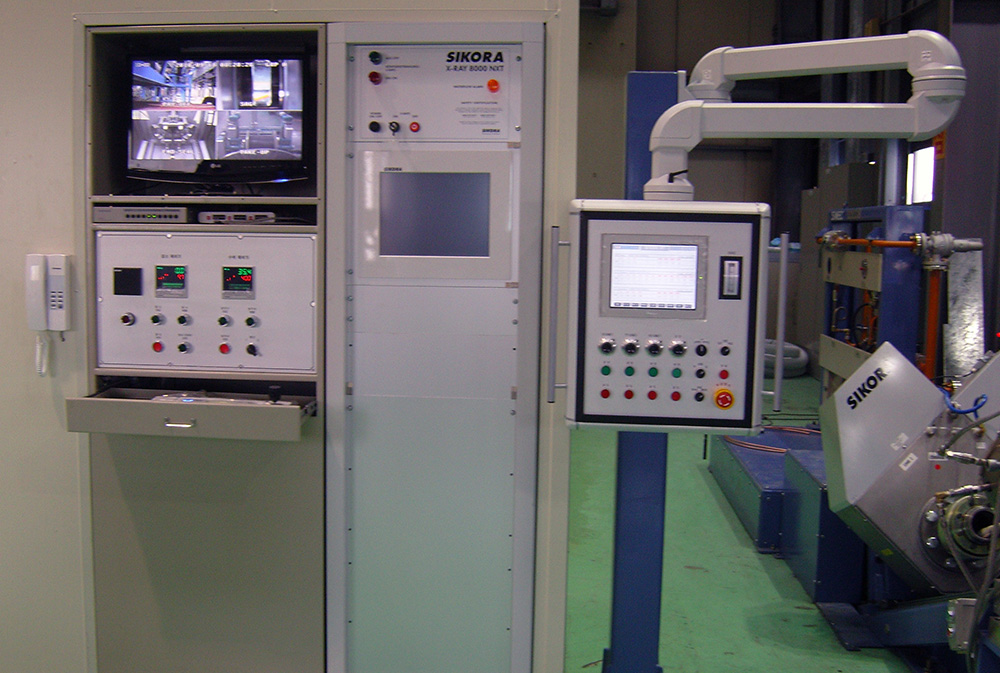

19 운전 조작 판넬
(Operation Panel)
